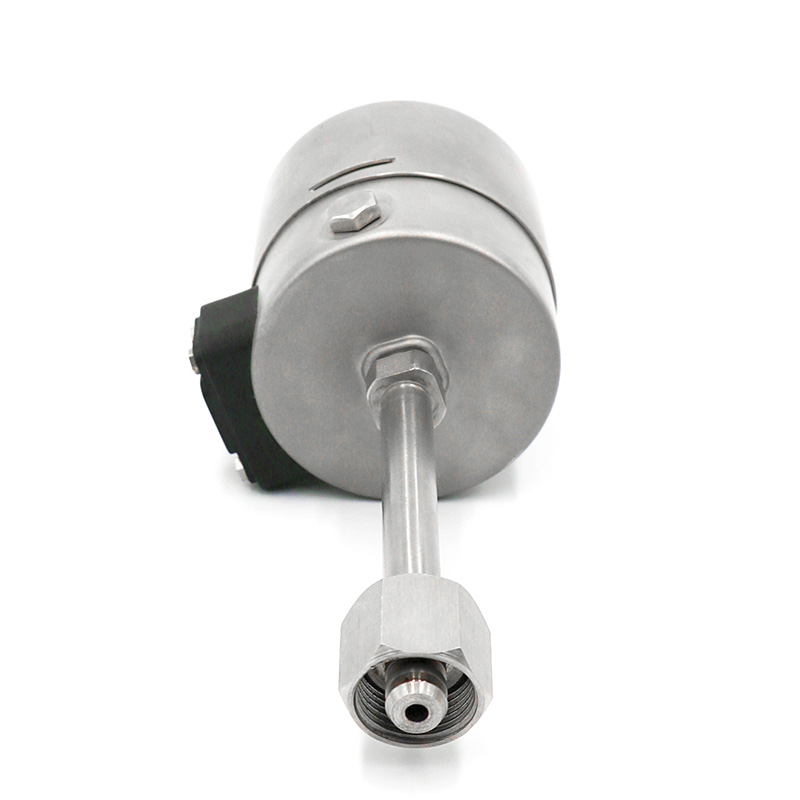

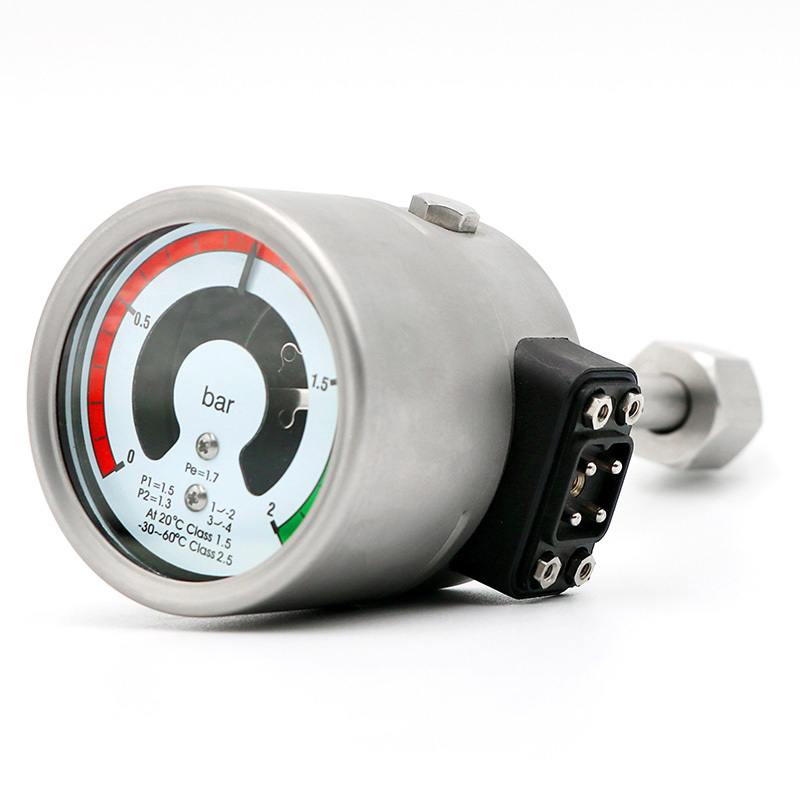

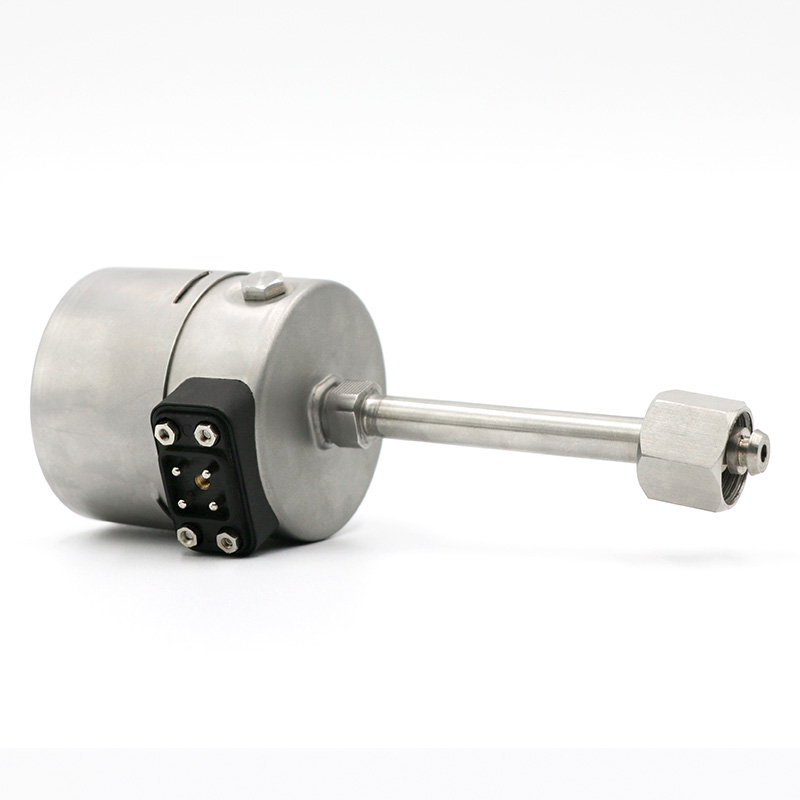

100mm轴向SF6密度继电器,密度继电器

描述

描述：
用于监视密闭容器中SF6气体的密度，能够现场显示气体密度。当密度值达到设定值时报警，适用于高压系统的监测。可提供新建变电站配套及现有变电站智能化改造等多种解决方案。

应用：
SF₆绝缘组合电器（GIS）
SF₆绝缘断路器
SF₆绝缘柱上开关
SF₆绝缘变压器
SF₆绝缘互感器
SF₆绝缘母线系统

产品特性：
1.表壳和连接件均为不锈钢焊接而成
2.现场显示，开关点信号输出一体化设计
3.带有温度补偿功能的一体式焊接设计；不受环境温度波动影响，不受海拔高度引起的环境气压影响
4.电接点开关设计，实现精确、稳定的SF6气体密度监视功能
5.最多四对接点，可实现超压报警、双报警或双闭锁等多种选择方案，监控更加安全可靠

规格：
1. 外壳直径：100mm

测量范围：-0.1 … 0.9MPa（可定制）
测量精度：（取决于测量的范围，且SF6为气态）

20°C: 1.0级, 或 1.5级
-40°C ~ +60°C: 2.5级

防护等级：IP65
工作温度：-40°C … +60°C, 相对湿度≤ 95%RH
泄漏率：≤1×10^-9 Pa·m³/s （氦气检漏）
接口尺寸：G1/2 B，中心轴向/偏心轴向
压力元件：不锈钢，焊接

气密性：泄漏率 ≤ 1 • 10^-9 kPa • l / s（氦质谱法测试）

机芯：不锈钢；双金属片（温度补偿）

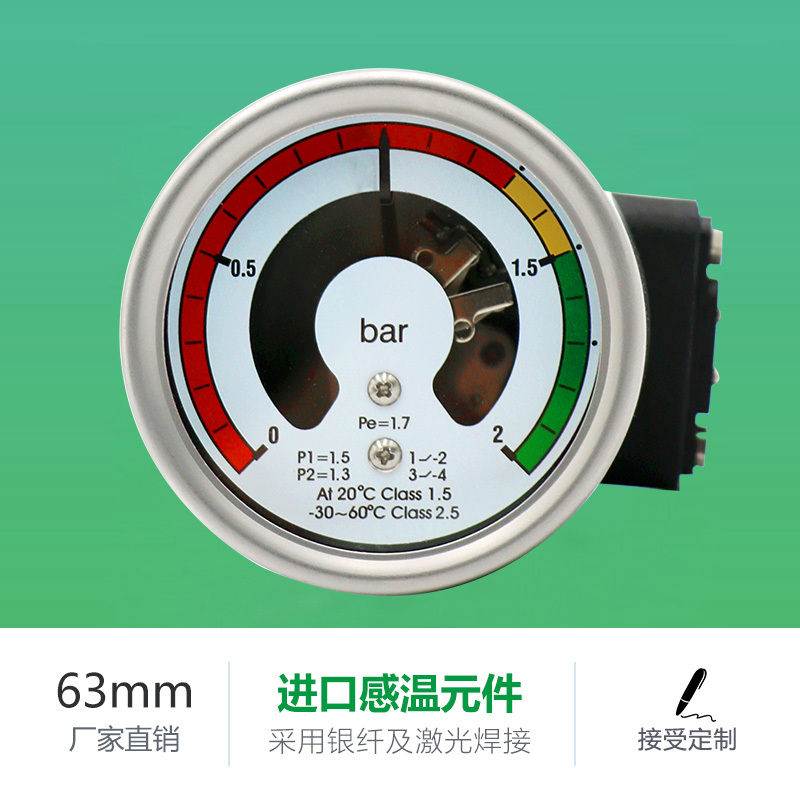

10.表盘：铝（刻度范围可分为红色、黄色和绿色三个区域）
11.指针：铝，黑色
12.外壳：不锈钢，气体/液体填充型
气密性：泄漏率 ≤ 1 · 10^-6 kPa · l / s （氦质谱法测试）
13. 表玻璃：夹层安全玻璃，或透明防裂塑料
14. 罩圈：卡口罩圈，不锈钢，通过3个焊点固定
15. 防护等级：IP 65
16. 重量：
气体填充型：约0.8 kg
液体填充型：约1.2 kg

电气连接：带M20 * 1.5锁紧卡套的电气接线盒，线缆截面积最大2.5 mm²
绝缘性能：绝缘电阻：>100 MW (DC 500V)
工频耐压： 2kV, 50/60 Hz, 1min
接点类型：磁助式电接点开关（80%银、20%镍，10µm镀金）
接点数量：1/2/3个
开关方向：下降压力/上升压力
开关功能：常开/常闭
开关功率

气体填充型：30 W / 50 VA，最大 1 A；
液体填充型：20 W / 20 VA，最大 1 A

开关电压：220VDC/380V 50/60Hz(最大)
